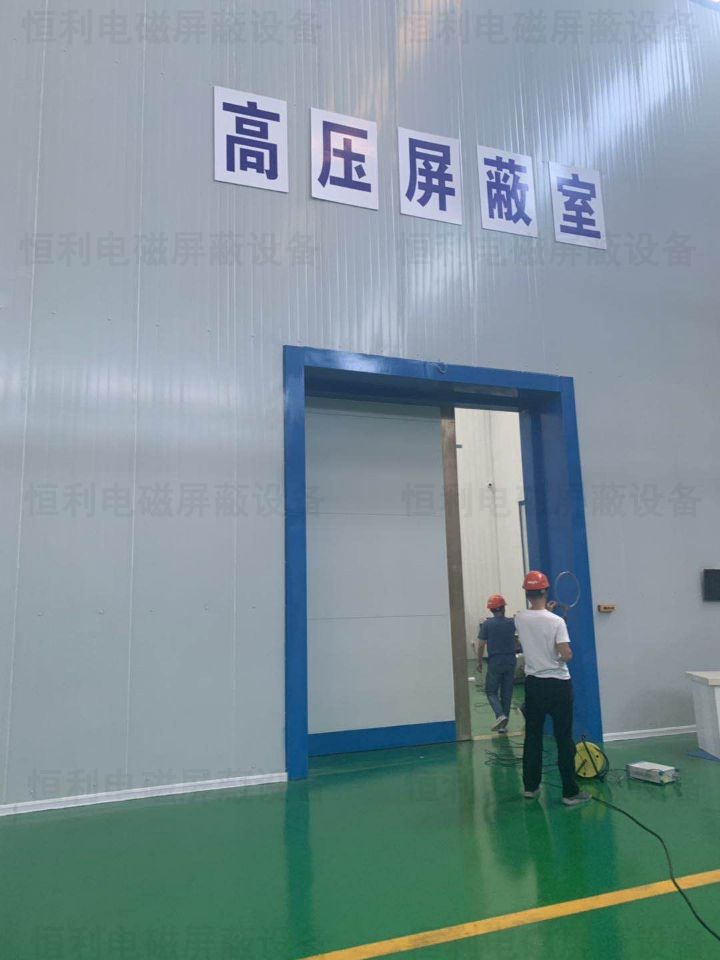

高压屏蔽室

  • 发表时间:2023-02-03
  • 来源:网络
  • 人气:

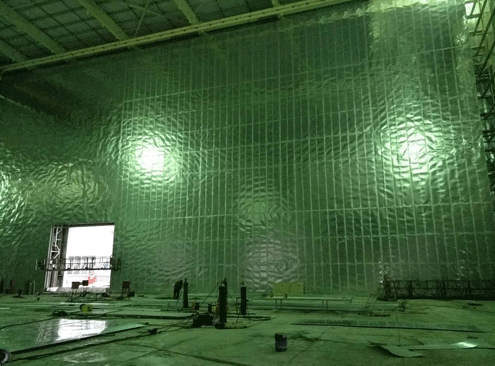

 拼装式:采用优质镀锌钢板冲微孔加工成波浪形屏蔽板,中间夹导电衬,电阻焊点焊焊接。

 焊接板:采用优质镀锌钢板冲孔后压制成波浪板,后背接缝满焊。

性能指标:屏蔽指标:0.0151.6MHz≥6090dB 按测试产品的场地要求满足GB/T30842-2014标准或按用户特殊需求 混响时间: t<5s (500 Hz)

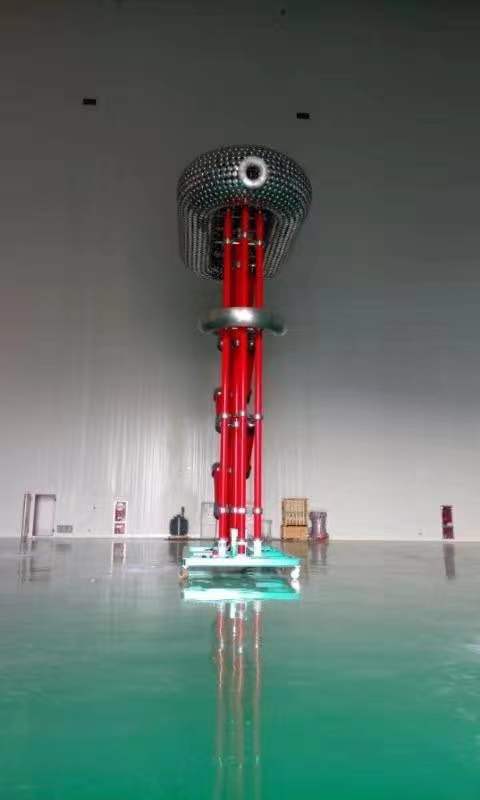

主要用途:适用于电缆、变压器、互感器、高压开关以及电缆、电缆附件等各种电压等级(110KV220KV500KV1000KV)局部放电试验或冲击试验。

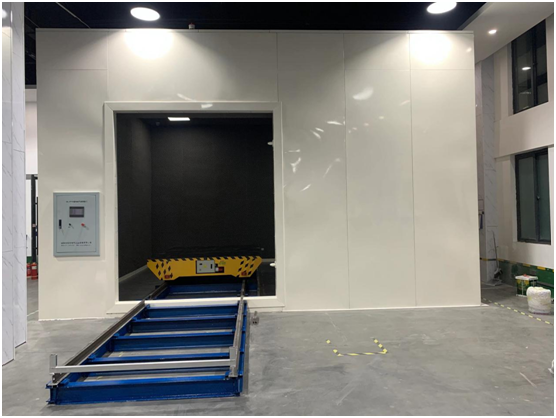

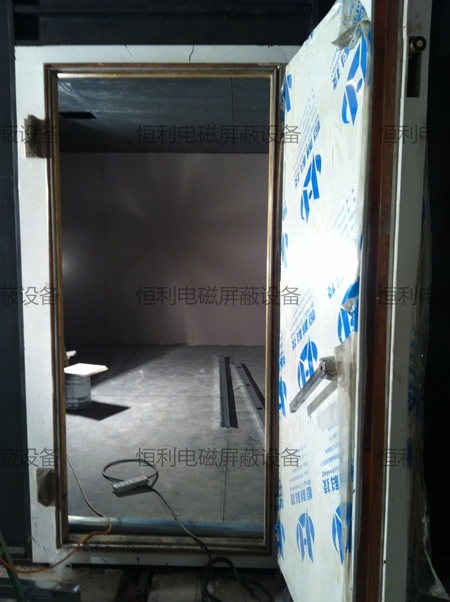

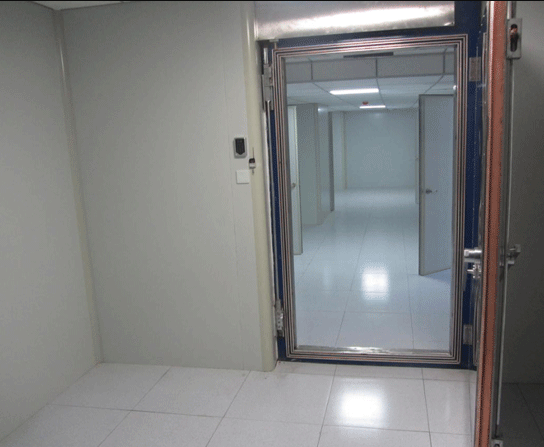

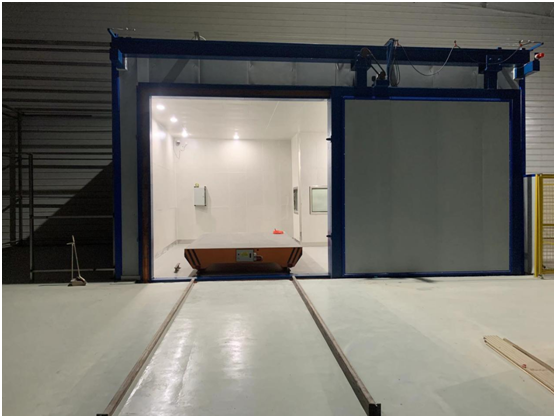

结构组成: 1)屏蔽体:波纹板侧压式结构或模块平板侧压式结构,侧压用导电衬压接密封形成的屏蔽五面壳体;热镀钢板网或钢板焊接而成的屏蔽底;被测物通行的屏蔽大门;人员通行的屏蔽小门;通风波导窗、滤波器及各类气液管接入处理 屏蔽大门分为平移和提升两大类,采用平面压接屏蔽方式可根据使用要求定制大型尺寸的屏蔽门,克服了传统屏蔽结构因尺寸精度要求高而只能用于小型尺寸的门的缺点,屏蔽性能稳定,外形美观,操作方便可靠,使用寿命长,维修率低。 2)由试验大厅的特殊性须配备控制室,用以放置各类试验。
