核磁共振屏蔽室/屏蔽工程案例

  • 发表时间:2022-12-27
  • 来源:网络
  • 人气:


一、 核磁共振屏蔽室特点:

专用于核磁共振设备的屏蔽,防止外界电磁场干扰。根据用户需要,可设计磁场屏蔽和射频屏蔽双重功能的核磁共振屏蔽室。

二、屏蔽效能:

按国家GB12190-90标准测试:

(1)屏蔽效能:10MHz ~100MHz ≥100dB

(2)对地绝缘性:>3KΩ-10KΩ

三、制作依据:

磁共振屏蔽体结构应尽量减少铁磁性材料,大多铁磁材料将影响磁场均匀性,影响图像质量,良好的屏蔽对图像质量的提高有很大作用。室内应采用LED灯,观察窗应敷设金属铜网屏蔽材料,双层玻璃接触必须稳固贴合,并与周围建筑物绝缘,通过一点接地,接地电阻应小于规定值。进入室内的电源线盒信号线等都必须在入口处经过滤波器屏蔽处理。

三、材料组成:

1、屏蔽室壳体采用0.2-1mm紫铜板或黄铜板模块现场拼装焊接组成,龙骨框架用优质防火木材或铝合金材料制作。

2、核磁屏蔽门门洞标准尺寸:0.9m×2m、1.2m×2m等,特殊尺寸需要定做。

3、蜂窝型非导磁通风波导窗尺寸为:300mm×300mm、300mm×600mm。

4、屏蔽室设备的电源和信号线由低频电源滤波器进行屏蔽处理。

5、室内照明采用抗磁吸顶白炽灯或LED灯,室外配置电源控制箱。

6、按标准要求,屏蔽室应配置屏蔽观察窗,信号传输板,空调屏蔽处理、医疗气体波导接口等。

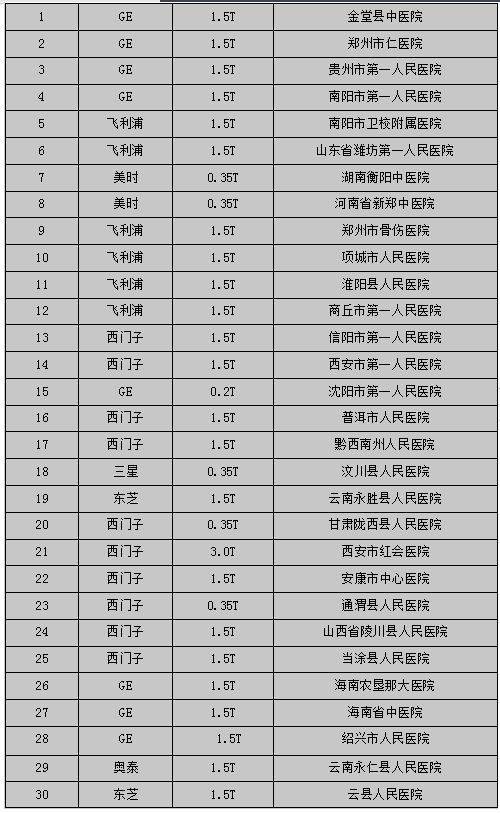

核磁共振屏蔽室/屏蔽工程案例:


屏蔽工程案例

图片来源:恒利电磁屏蔽设备
