1.高压试验大厅的屏蔽效能指标:

屏蔽效能:

      0.5 MHz~ 1.6 MHz≥70 dB3、

高斥试验大厅混响要求:

        混响时间:  < 5S ( 400Hz时)

2.屏蔽范围的组成:

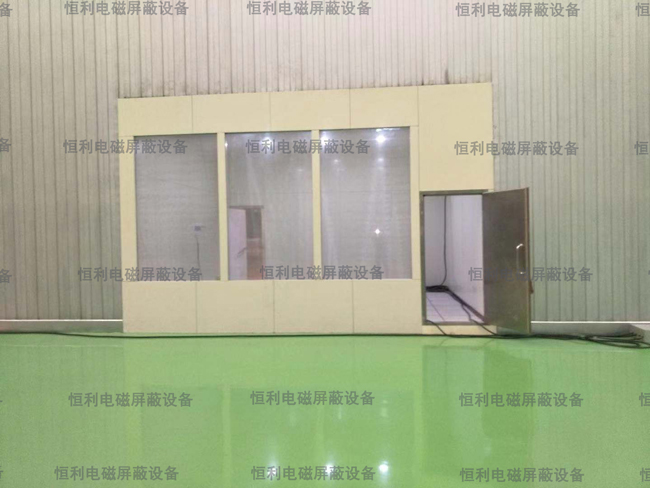

        包括大厅屏蔽主体及试验大厅内相配套的控制室,控制室面向屏蔽大厅外的部分按大厅屏蔽体的设计方案,面向大厅部分只需考虑控制室内的设备及人员的安全, 采用屏蔽板体和可视屏蔽窗做屏蔽层，控制室 讲出屏蔽体外的门用单离刚乐屏蔽门。

       关键设备及配套系统包括电磁屏蔽门、供配电与照明系统、通风系统、消防系统。以及与工艺配套的插座箱等的接入处的屏蔽处理、屏蔽观察窗及控制室内部装修等部分组成。

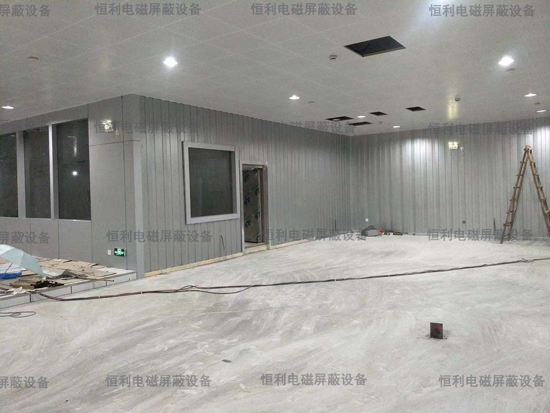

产品展示：

图片来源：恒利电磁屏蔽设备

建造规模:

      大厅屏蔽壳体尺寸(约) : 72x45x40(H)m;控制室的总尺寸(约) : 45*4.5x3.6 (H)m .

3.技术要求:

        ( 1)在所有到高压试验室的]外安装警灯(绿灯和红灯)及工作指示灯, 并和开关柜相连,红灯表示高压已加上,绿灯表示可以进入试验室。

       ( 2)所有到高压试验室的门都安装有限位开关作为安全监控系统(安全回路) , 连线引至电源区附近的开关柜。

       ( 3)安全回踏连接所有门开关和所有试验回路,任门被误操作息外打开现试验系统战障的情况下,它会自动切断所加的高压。

       (4)屏蔽板体采用80.6镀锌钢板经过滚涂白灰色面漆后冲孔(孔L径P0.8、穿孔率2%)并模压成标准模块板,模块间采用搭接，接缝采用紧固件(间距50mm )侧压用导电衬压接密封,保证整个屏蔽板的电连接可靠。

       (5)为减少高空中的工作量,小模块在现场临时搭建的工作平台上拼装成尽量大的模块,再将大模块进行整体吊装。
       (6)大厅的各种窗润(进口、回XL、排XL、照明灿具山、消防检查[门、消防泡活动」电力配电箱、电源插座箱、消防水点地蒜等)与板体的连接处均采用非冲孔钢板做成的各种框件与屏蔽板压接连接,表面喷同色油漆。所有孔洞四周采用装饰条装饰。

      (7)另外为保证整个大厅内无明显尖角存在,大厅的竖向阴角采用45度倒角员滑过渡,该倒角采用厂内制作的特殊模块板与大平面衔接,连接形式同墙面板体连接形式。外侧用6 3#槽钢制作次標条与钢构主標条衔接回定。

      (8)电磁屏蔽门:

       屏蔽门是屏蔽室的关键设备, 是工作人员及设备进出的主要通道,在确保屏蔽效能的同时,它的可靠性、实用性及开启方便将至关重要。上悬挂平移气密屏蔽门
       本力案采用横向平移运动形式,门扇出吊门行车梁文承,作平移运动。门扇底边及门柜的左白上三边装有弹性回复件,门扇和框的接触足出门扇移入门框后,气缸顶出弹性胶棒,压迫弹性回复件使门扇和门框贴紧,从而达到完全电磁密封的要求。屏蔽门设有平移动力装置,气密装置。手动屏蔽门

      屏蔽小门求用单篓片与门框调板压紧接触的方式,以确保屏蔽效能达到要求。外表面喷塑,颜色与屏蔽板一致。
